Bloco de Dissilicato Aidite CAMEO
Bloco de dissilicato de lítio CAMEO para fresagem CAD/CAM, formato C14, com NF-e da Silcor.
Escolha a variação
1. Escolha a cor
Só aparecem as cores que temos em estoque.
2. Escolha a translucidez
Escolha a cor primeiro.
Cartão em até 6× sem juros (conforme o valor) · Pix e boleto · Frete SEDEX calculado no carrinho · NF-e emitida pela Silcor
Sobre o produto
O Bloco de Dissilicato Aidite CAMEO é a cerâmica de vidro (dissilicato de lítio) da Aidite para fresagem CAD/CAM, usada em inlays, onlays, facetas, coroas unitárias e parciais e pontes de até 3 elementos. É a alternativa de alta estética à zircônia para casos que pedem a translucidez da cerâmica de vidro. No Brasil, é importado e distribuído pela Silcor Trading, com NF-e no CNPJ do comprador. Resistência à flexão de 400 ± 60 MPa, disponível em alta translucidez (HT), para casos mais estéticos, e baixa translucidez (LT), para coroas totais e copings. Formato C14 (18 × 13 × 15 mm). Tons em pronta entrega: BL1 a BL4, A1, A2, A3, A3.5, B1 e B2, com escala Vita 16 e Bleach na grade completa.
Propriedades do material
- Resistência à flexão
- 400 ± 60 MPa
- Translucidez
- HT e LT
- Espessura mínima
- 0,3–0,4 mm faceta ultrafina · 1,0–1,5 mm coroa
- Composição
- SiO₂, Li₂O, Al₂O₃, K₂O e outros óxidos
- Desgaste e polimento
- Desbaste 8.000–12.000 rpm · brilho 7.000–12.000 rpm · no máximo 1 s por ponto, sempre com água e mantendo a peça abaixo de 60 °C
- Preparo do dente
- Ombro arredondado ou em bisel, sem ângulos vivos; reservar 1 mm no bordo incisal para o fresamento
- Variações
- 40 — 2 medidas × até 20 tons
- Peso por peça
- 14 g
A peça é lilás antes da cristalização e só ganha a cor do dente depois dela — até lá a resistência é parcial, então prove com cuidado e peça mordida leve. Compacte a pasta de cristalização dentro da coroa para não deformar. O retentor deve encostar só nas pontas: tocando a superfície, reage com o glaze e forma bolhas.
Ciclo de sinterização
Programa do fabricante. Escolha pelo número de elementos da peça.
| Fase | Temperatura | Taxa | Tempo |
|---|---|---|---|
| 1 | 450 °C | — | 4 min |
| 2 | 450 → 840 °C | 40 °C/min | 9,8 min |
| 3 | 840 °C | — | 2 min |
Patamar de 2 min para faceta, inlay e coroa unitária; 6 min para ponte. Saída a 300 °C, resfriamento natural.
Indicações
Recomendadas
- Inlay e onlay
- Faceta
- Coroa unitária
- Coroa parcial
Aplicáveis
- Ponte de 3 elementos
- Coping
HT para restaurações com maior demanda estética; LT para coroa total e coping.

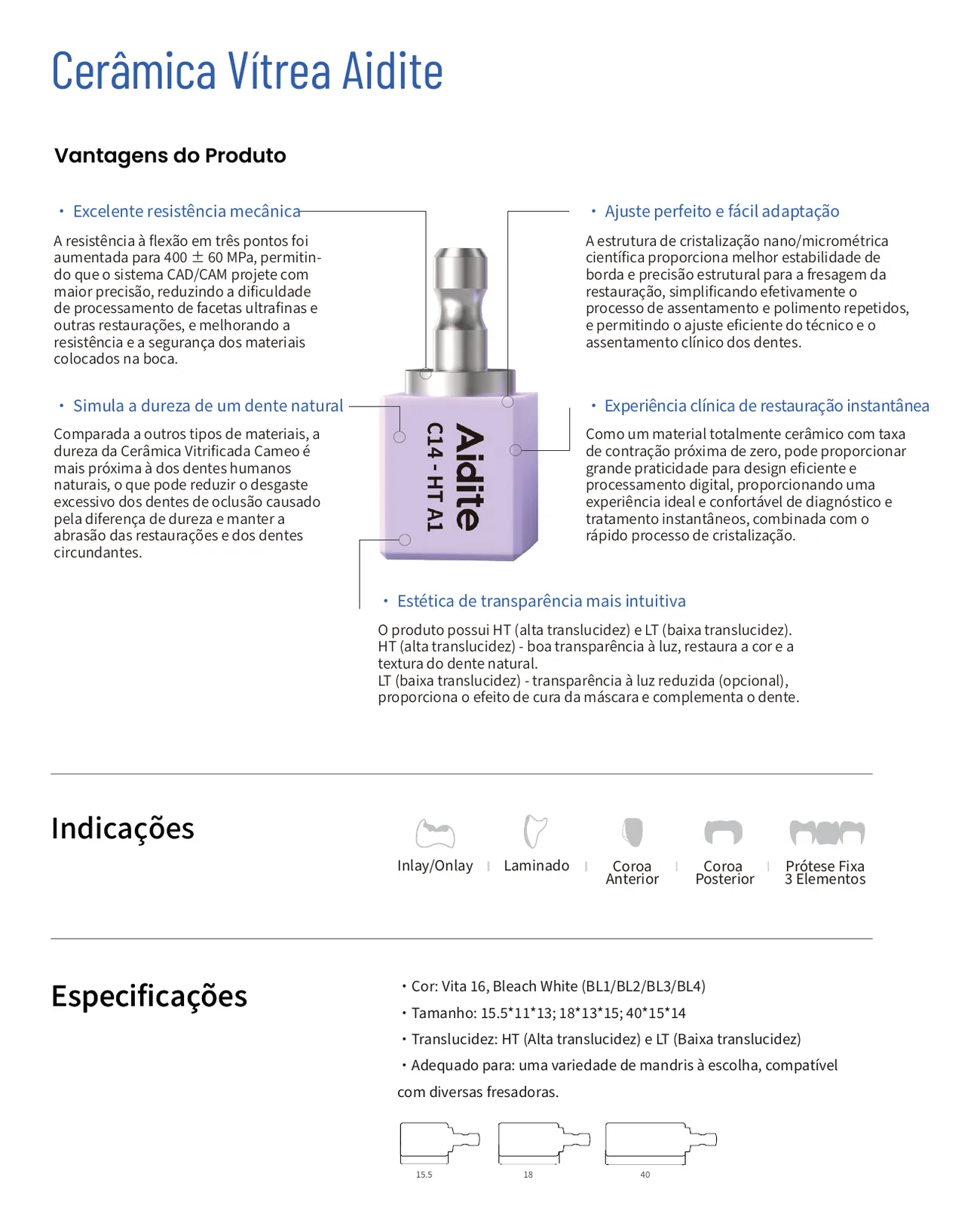

Ficha do fabricante
Documento original da Aidite, com indicações clínicas e parâmetros de sinterização.
